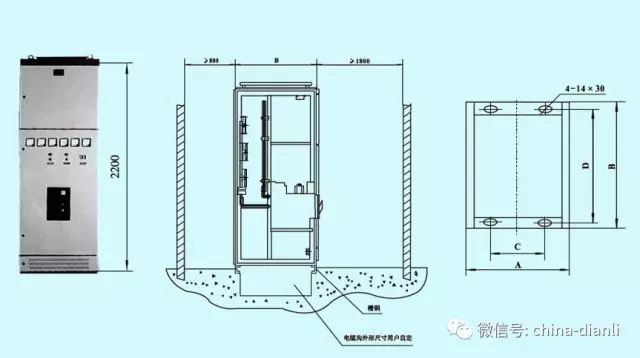

功能:電源系統用于通過變壓器將高壓降低到用戶要求的電壓水平，并配有一個室內集成系統，該系統可一起保護、計量和分配。

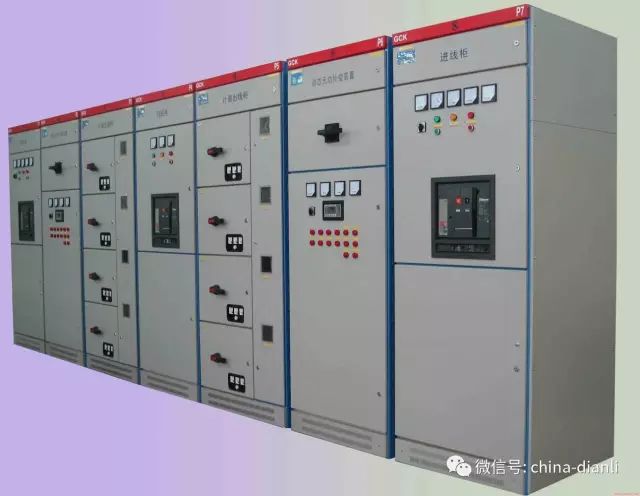

組成:進線柜、計量柜、PT柜、出線柜、接觸柜和隔離柜

功能:主要功能是配電。進線柜一般配有真空斷路器，用于開啟和關閉。真空斷路器具有短路和過流保護功能。同時，進線柜配有維護隔離開關，保護維護人員的安全。此外，進線柜還配有電流互感器和電壓互感器，測量電流和電壓值。因此，進線柜具有保護、計量、監控等功能，可以實現更全面的功能。

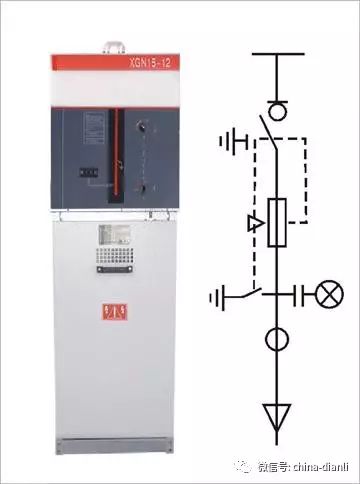

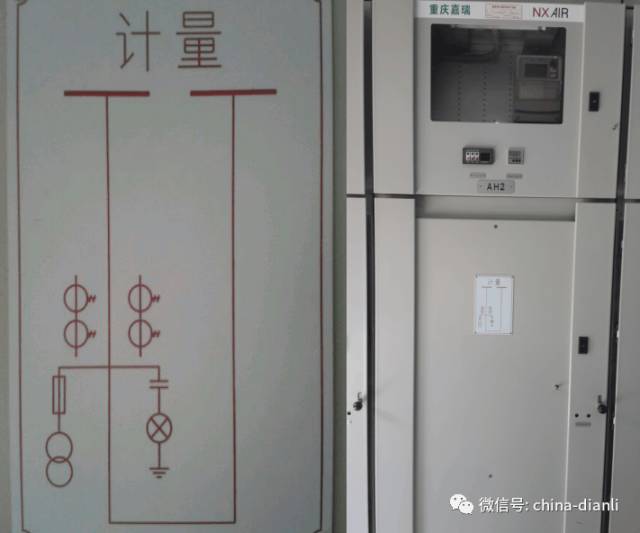

電源引入端子的保護:

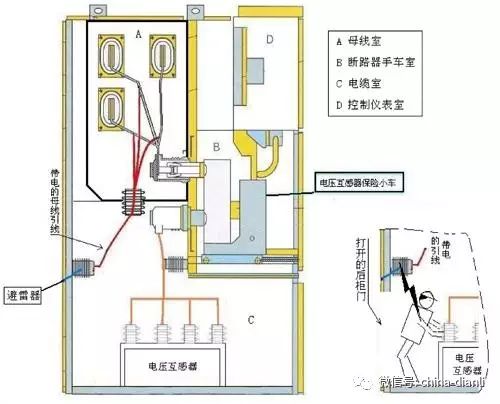

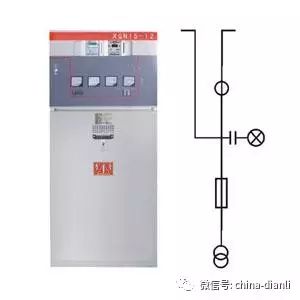

3.PT機柜

主要部件:電壓互感器、隔離刀、熔斷器和避雷器

組成:三組三線圈電流互感器、隔離開關、斷路器、斷路器和帶電顯示裝置

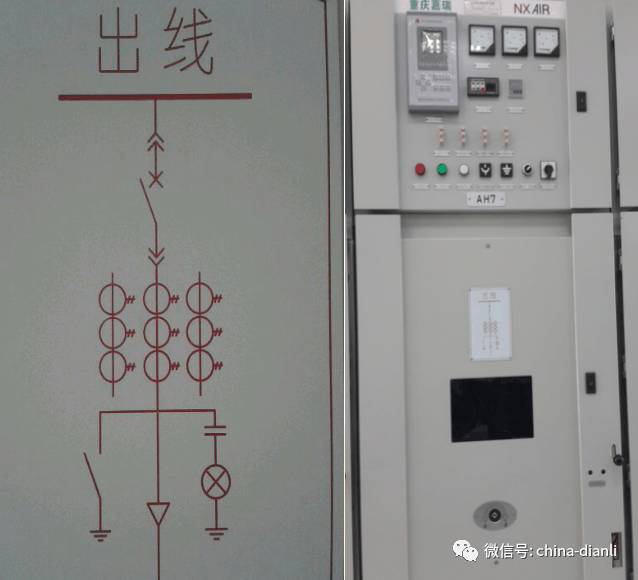

功能:主要用于分配電能，將主電源分配到各電源支路的開關上，并接通和斷開各支路過流和過載保護箱的支路電源。

5.聯系柜臺

接觸柜又稱母線分段柜，用于連接兩段母線。母線接觸柜常用于單母線分段和雙母線系統，以滿足用戶選擇不同運行方式的要求，或確保在故障情況下有選擇地切除負荷。

功能:一般來說，它作為一個接觸總線。當兩個電源同時傳輸功率時，觸點從中間斷開(兩個不同的電源通常不重疊)。當其中一個電源因事故或電源故障而被切斷時，接觸柜會自動連接，以確保用戶的功耗。當電源恢復到斷電端時，接觸柜自動斷開并處于原始待機狀態。

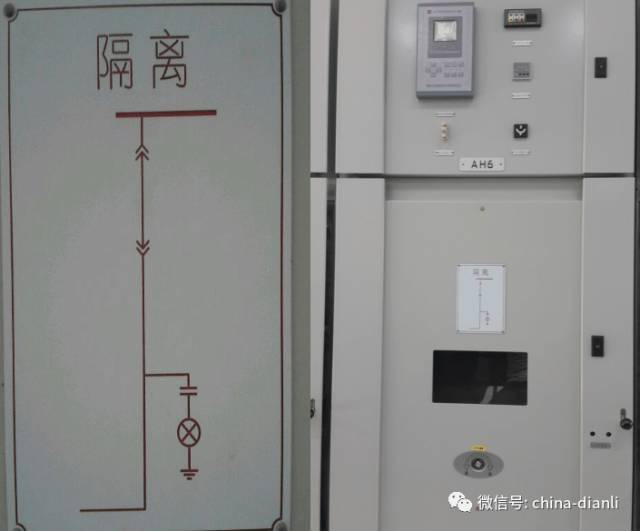

6.隔離柜

組成:斷路器隔離開關接地開關電流互感器電壓互感器避雷器帶電顯示裝置

功能:用于隔離兩端母線或隔離受電設備和供電設備。它可以為操作員提供一個可視的終點，以方便檢修和維護操作。

每個組件的功能

斷路器:當電路短路或發生過流故障時，能迅速切斷電源，防止故障擴大。也可作為總開關，實現電能的分配和控制，采用電動操作。

保險絲:當電流異常上升到一定高度，在一定時間內，它會自己熔斷切斷電流，從而保護電路的安全運行。

隔離開關:用于隔離電源，斷開高壓維護設備與帶電設備的連接。這是旗艦的一個明顯的斷開點。隔離開關與斷路器配合，根據系統運行方式的要求進行切換操作，改變系統運行接線方式。

電壓互感器和電流互感器:將高壓或大電流按特定欄目轉換成標準低壓(100伏)或標準小電流(5A或1A，均指額定值)，實現測量儀器、保護設備和自動控制設備的標準化和小型化。同時，變壓器還可用于隔離高壓系統，以確保生命和設備的安全。

避雷器:通過并聯放電間隙或非線性電阻的作用，切斷侵入波的振幅，降低被保護設備的電壓值。
